Jeg fik fremskaffet en Fleischmann BR38 på en internetauktion i Holland (den er udgået fra fabrikken). Maskinen skulle så - ligesom originalen blev efter krigen - "fordanskes". Til det formål blev der anskaffet et litreringssæt fra KM text samt et ombygningssæt fra Freja Modeltog. Flotte dele - men:
1. Jeg var for fummelfingret til at samle en lille kasse, der skulle sidde oven på førerhusets tag (det var MEGET småt)
2. Jeg havde svært ved at få "slipset" til at sidde pænt og få det malet. I øvrigt var BR38'erens skorsten lidt konisk. I Steffen Dreslers flotte bog "Det' en tysker!" er der fotos og tegninger, hvor skorstenen synes at være cylindrisk.
Hvad gør en mand med en 3d-printer så?
Kassen ovenpå førerhuset var let: Det er bare en box minus en cylinder. Her er koden:
# PRINTES MED LAGTYKKELSE 0.1 mm
# PRINTES MED 0.4 dyse
import Part
from FreeCAD import Vector
# Kasse på førerhus
batt = Part.makeBox(15.5,17,2,Vector(-7.75,0,0))
# Cylindrisk udskæring, der matcher tagets runding
hul = Part.makeCylinder(22.5,20,Vector(0,0,-21),Vector(0,1,0),360)
batt = batt.cut(hul)
# Vend bunden i vejret
batt.rotate(Vector(0,0,0),Vector(1,0,0),180)
### Slut:
Part.show(batt)
Gui.activeDocument().activeView().viewAxometric()
batt.exportStl("/home/henrik/Jernbane/FreeCAD/Tmaskine.stl")

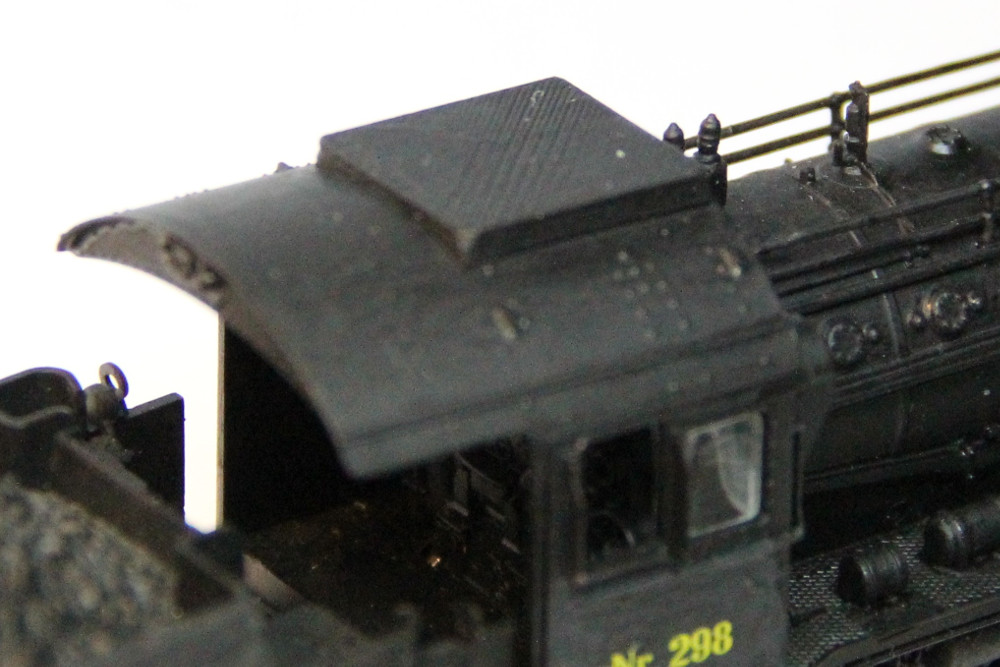

Og sådan kom den til at se ud på lokomotivet:
Skorstenen måtte have et par forsøg:
Først prøvede jeg at lave en rille mellem de røde og hvide bånd. Den måtte op på 0.3 mm for at kunne bruges til noget. Og fummelfingeren fik alligevel ikke malet det pænt nok. Der løb lidt maling ned i rillerne. Og de farvede bånd blev for smalle.

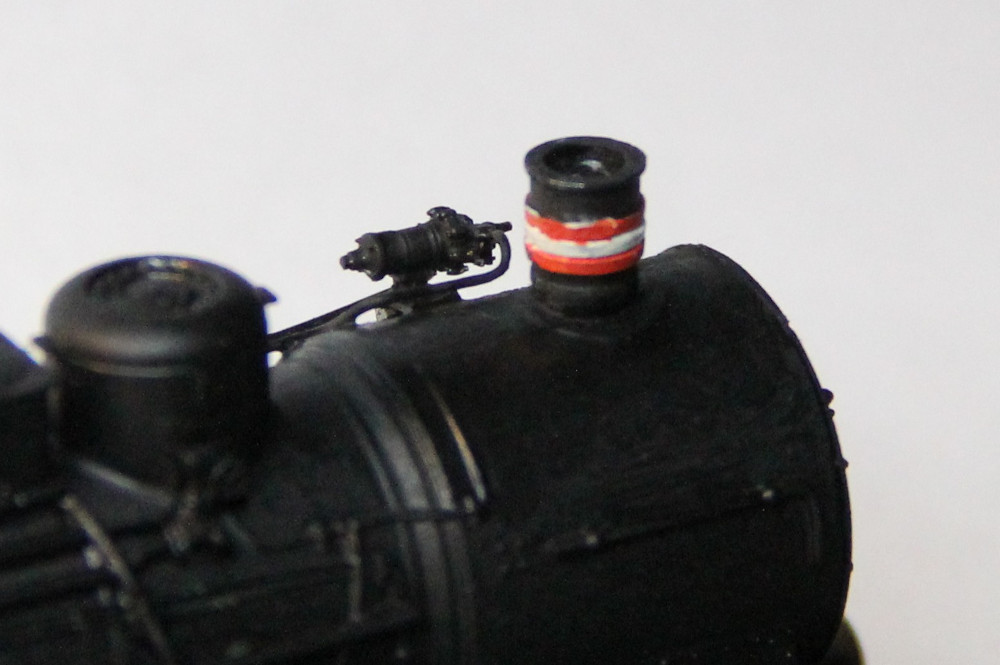

Det kom til at se sådan ud:
Så fik jeg ideen at lave de farvede bånd i forskellig tykkelse. Det endte med, at det midterste hvide bånd blev forsænket 0.2 mm i forhold til de røde bånd. Først malede jeg hele "slipset" hvidt. Dagen efter blev de røde bånd malet og dagen efter igen blev det sorte malet. Jeg synes, at det lykkede rimeligt at male det. Det er selvfølgelig ikke modelmæssigt korrekt, men jeg prioriterer en pænere bemalig over, at "slipset" er helt korrekt!

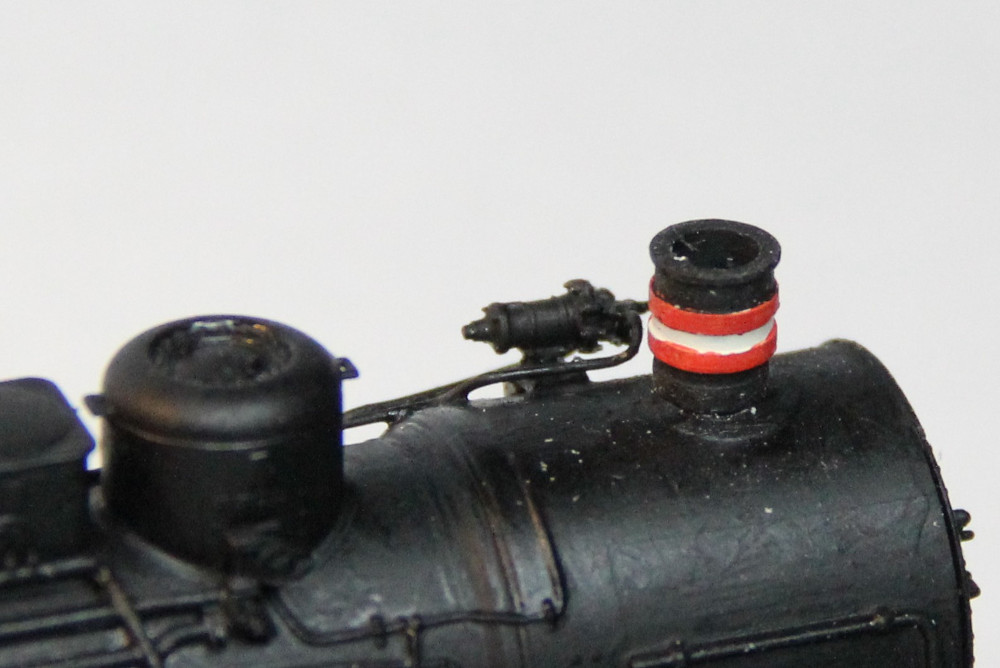

Det kom til at se sådan ud:

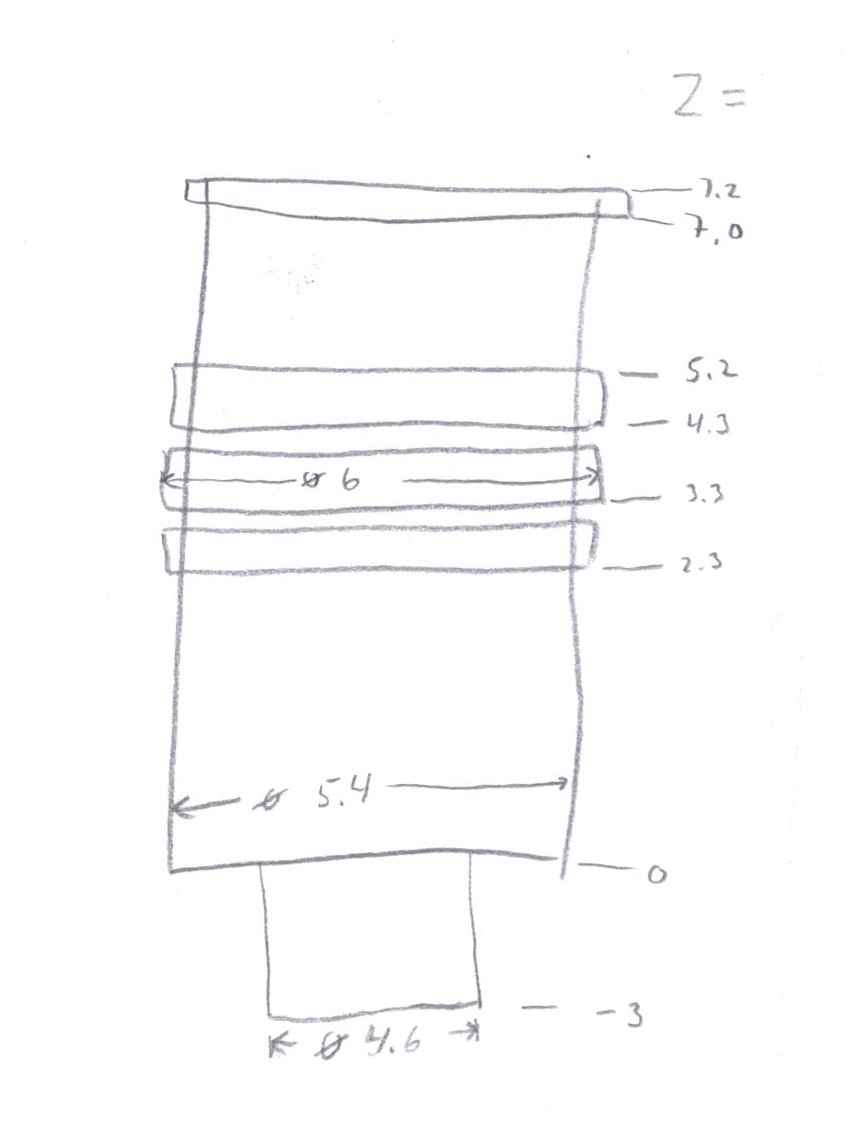

Her er min "arbejdstegning":
Det var så første kasse "Ide - målskitser" på diagrammet på foregående side.
Det er kun z-koordinaten, der er interessant på skitsen, for jeg sætter både x- og y-koordinaterne til 0 (= centrum af cylindrene).
Koden til skorstenen er her:
# PRINTES MED LAGTYKKELSE 0.1 mm
# PRINTES MED 0.4 dyse
import Part
from FreeCAD import Vector
# Skorsten + tap
skors = Part.makeCylinder(2.7,7.2,Vector(0,0,0),Vector(0,0,1),360)
skors2 = Part.makeCylinder(2.3,3,Vector(0,0,-3),Vector(0,0,1),360)
skors = skors.fuse(skors2)
# Slips
skors2 = Part.makeCylinder(3,1,Vector(0,0,2.3),Vector(0,0,1),360)
skors = skors.fuse(skors2)
skors2 = Part.makeCylinder(2.8,1,Vector(0,0,3.3),Vector(0,0,1),360)
skors = skors.fuse(skors2)
skors2 = Part.makeCylinder(3,1,Vector(0,0,4.3),Vector(0,0,1),360)
skors = skors.fuse(skors2)
# Topkant
skors2 = Part.makeCylinder(3,0.2,Vector(0,0,7),Vector(0,0,1),360)
skors = skors.fuse(skors2)
# Udboring
hul = Part.makeCylinder(2.2,5,Vector(0,0,2.2),Vector(0,0,1),360)
skors = skors.cut(hul)
### Lav flere skorstene (for at lagene kan nå at køle af)
skors2 = skors.copy()
skors2.translate(Vector(20,0,0))
skors = skors.fuse(skors2)
### Slut:
Part.show(skors)
Gui.activeDocument().activeView().viewAxometric()
skors.exportStl("/home/henrik/Jernbane/FreeCAD/Tmaskine.stl")
Nu bliver det ikke bedre med det mandskab!!!
